Installatie en toebehoren

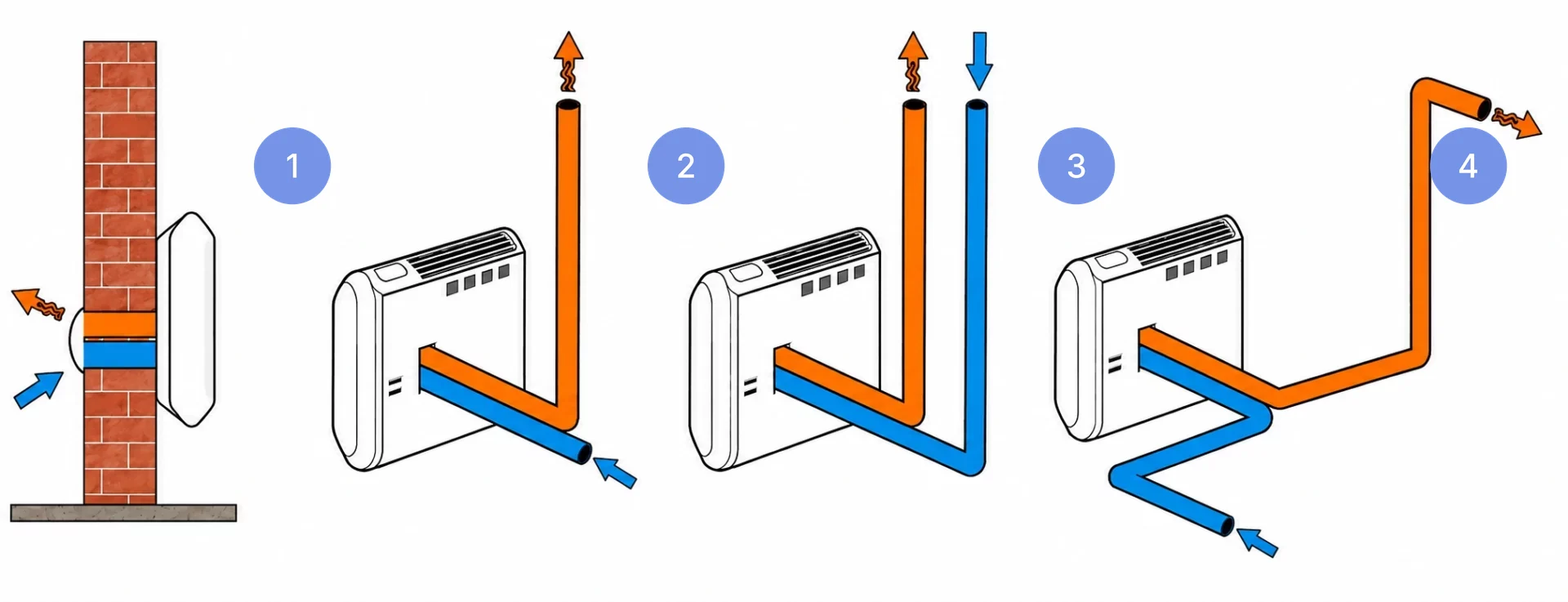

1. Rechtstreeks door de buitenmuur
De eenvoudigste opstelling: luchtaanvoer en rookgasafvoer gaan rechtstreeks door de muur achter het toestel. De standaard buizenkit met alle nodige toebehoren zit in de doos.
2. Luchtaanvoer dichtbij, rookgasafvoer via de schouw
Verse lucht wordt aangevoerd via een muurdoorvoer in de directe nabijheid van het toestel. De rookgasafvoer loopt via een buis door de bestaande schouw.
3. Luchtaanvoer en rookgasafvoer via de schouw
Beide leidingen lopen via de bestaande schouw naar buiten. Zo is geen afzonderlijke muurdoorvoer voor de luchtaanvoer nodig.
4. Luchtaanvoer en rookgasafvoer op verschillende plaatsen
De gescheiden leidingen laten toe om de luchtaanvoer en rookgasafvoer via verschillende plaatsen naar buiten te leiden. Dat geeft extra vrijheid bij de plaatsing van het toestel.
Standaard
Ø 32 - Stratos MB 25/47, ref. 5730032000
Ø 54 - Stratos MB 68/86, ref. 5730054000
Niet-gescheiden buizenkit in- en uitlaat ø 32 mm of ø 54 mm (1 dubbel afsluitstuk)
Optie Ø 32
Stratos MB 25 Ref. 5730032100
Gescheiden buizenkit in- en uitlaat ø 32 mm (2 enkelvoudige afsluitstukken)
Optie Ø 54
Stratos MB 25/47/68/86 Ref. 5730054100
Gescheiden buizenkit in- en uitlaat ø 54 mm (2 enkelvoudige afsluitstukken)
Ø 32
Referentie
Rechte buis in aluminium 50 cm
5730050320
Rechte buis in aluminium 100 cm
5730100320
Bocht 90° in aluminium (voor buizensysteem en/of directe aansluiting)
5739074320
Enkelvoudig afsluitstuk (2 stuks inbegrepen in de optionele gescheiden buizenkit)
9730046380
Dubbel afsluitstuk (inbegrepen in de standaard niet-gescheiden buizenkit)
9730046360
Speciaal niet-gescheiden afsluitstuk ø 32 voor interne montage
5730032050
Bocht 135° in aluminium (voor buizensysteem en / of directe aansluiting)
5730200000
Verticale afdekkap enkele buis ø 32
5737032000
Isolatie buizenkit, verpakt per 5, lengte 1m, dikte 10mm
5730202000
Ø 54
Referentie
Rechte buis in aluminium 50 cm
5730050290
Rechte buis in aluminium 100 cm
5730100290
Bocht 90° in aluminium (voor buizensysteem en/of directe aansluiting)
5739074540
Bocht 90° in gietaluminium (enkel voor directe aansluiting)
5739017290
Enkelvoudig afsluitstuk (2 stuks inbegrepen in de optionele gescheiden buizenkit)
9730046390
Dubbel afsluitstuk (inbegrepen in de standaard niet-gescheiden buizenkit)
9730046370
Speciaal niet-gescheiden afsluitstuk ø 54 voor interne montage
5730054050
Bocht 135° in aluminium (voor buizensysteem en / of directe aansluiting)
5730201000
Verticale afdekkap enkele buis ø 54
5737054000
Isolatie buizenkit, verpakt per 4, lengte 1m, dikte 10mm
5730203000
Bediening & montage
Referentie
Sokkel Stratos MB 25
5738925100
Sokkel Stratos MB 47
5738947100
Sokkel Stratos MB 68
5738968100
Sokkel Stratos MB 86
5738986100
Afstandsophangkader Stratos MB 25
5738925000
Afstandsophangkader Stratos MB 47
5738947000
Afstandsophangkader Stratos MB 68
5738968000
Afstandsophangkader Stratos MB 86
5738986000
Draadloze thermostaat Stratos MB
5730014001
Extern beschermrooster voor verzonken enkele buis 32/54
5735040820
Extern beschermrooster voor enkele buis ø 32/54 en voor dubbele buis totaal ø 65
5735040810
Coaxiale dakdoorvoer ø 54/90
5730205000
Rubber stormkraag voor dakdoorvoer ø 32 & 54 (schuin dak)
5730206000
Isolatie kit voor muren in hout of andere brandbare materialen (voor ø 32)
5737058000
Isolatie kit voor muren in hout of andere brandbare materialen (voor ø 54)
5737059000

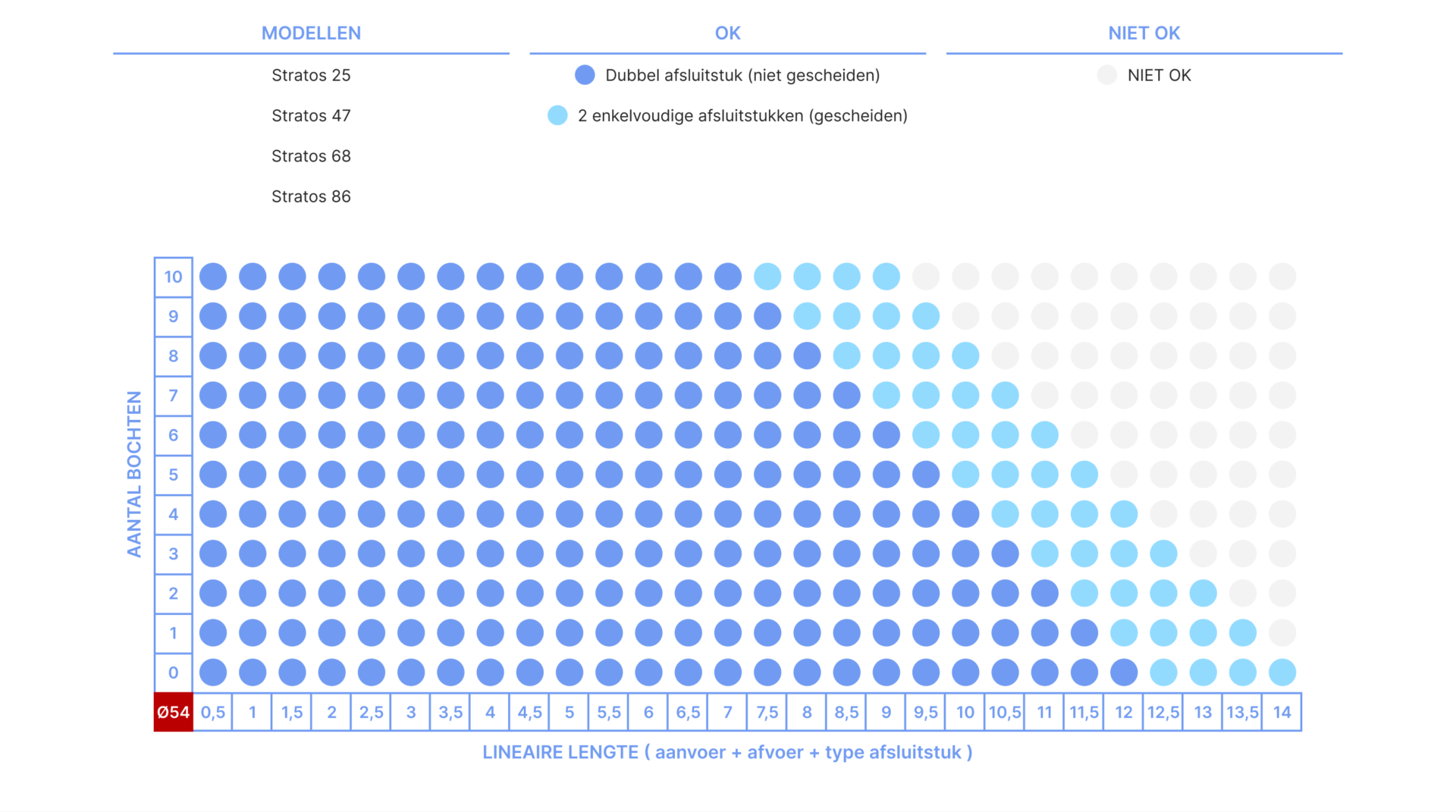

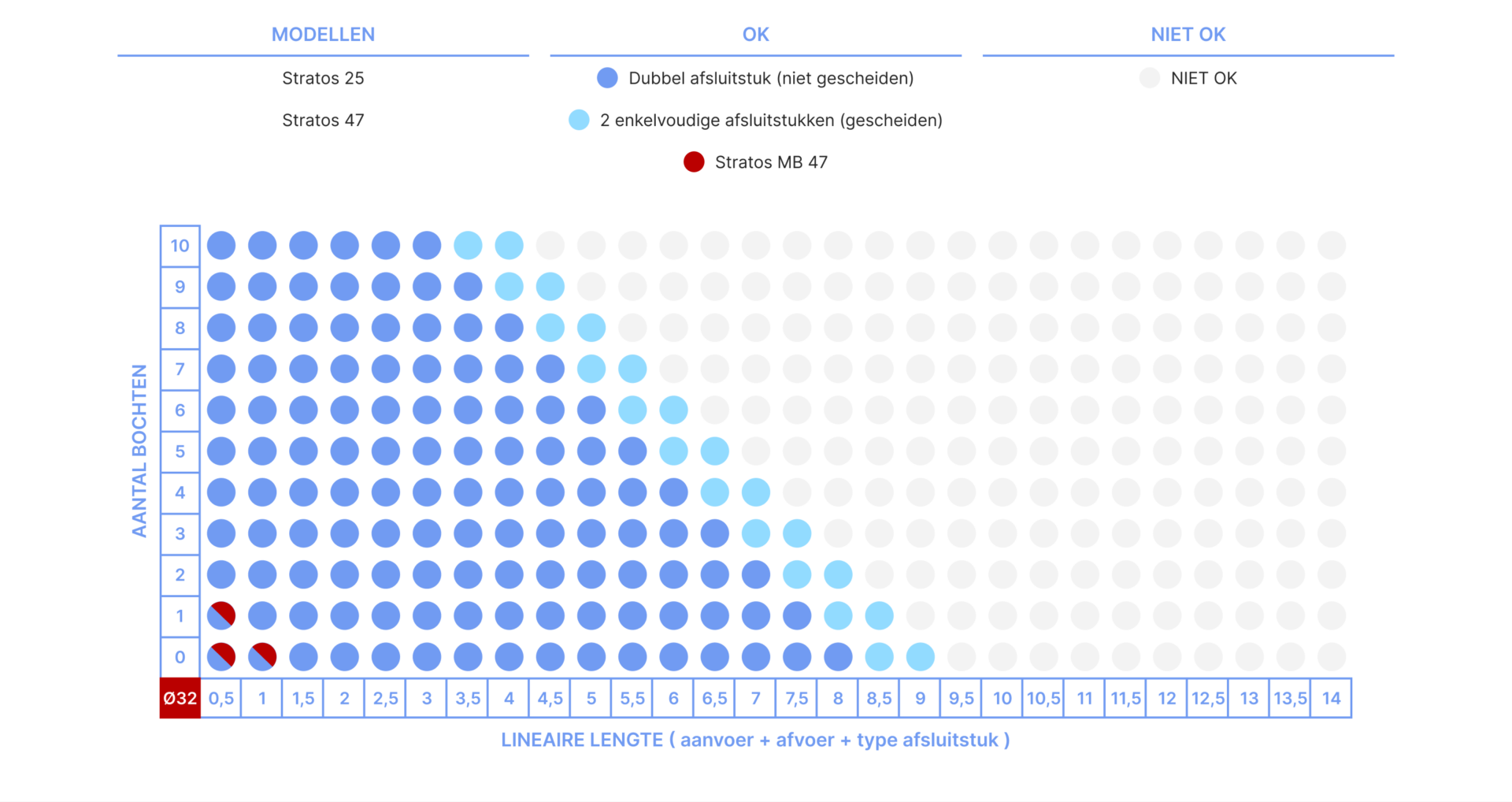

Met de onderstaande rekendiagrammen controleer je of het geplande leidingtraject geschikt is voor jouw Stratos MB. Kies de juiste buisdiameter en houd rekening met de totale lengte van de luchtaanvoer en rookgasafvoer, het aantal bochten en het type afsluitstuk: niet-gescheiden of gescheiden.
Let op bij de Stratos MB 47: de standaard buizenkit bevat twee buizen van Ø 32 mm, elk 50 cm lang. Hiermee is de maximale totale leidinglengte voor deze diameter bereikt. Is de luchtaanvoer en rookgasafvoer samen langer dan 1 meter? Dan gebruik je buizen van Ø 54 mm. Controleer ook dit traject met het bijbehorende rekendiagram.
Liever een pdf? Download deze dan hier
Ja. Gebruik het afstandsophangkader en de bijbehorende gietaluminium kniebochten voor de directe aansluiting. Hiermee creëer je voldoende ruimte achter het toestel om de aan- en afvoerleidingen in opbouw verder te leiden.
De rookgasafvoer moet steeds worden geïsoleerd om condensatie te vermijden. Hiervoor zijn isolatiekits beschikbaar voor zowel Ø 32 als Ø 54 mm. Plaats de isolatie volgens de installatievoorschriften.
Bij bepaalde leidingconfiguraties kan een diafragma nodig zijn om de luchttoevoer en rookgasafvoer beter in evenwicht te brengen en een stabiele verbranding te verkrijgen. De keuze, diameter en plaatsing moeten overeenkomen met de fabrikantvoorschriften. Neem bij een afwijkend verbrandingsbeeld contact op met onze technische ondersteuning om de opstelling te beoordelen.
Bij een traject in Ø 32 mm kan overschakelen naar Ø 54 mm een oplossing bieden. Controleer de nieuwe configuratie met het rekendiagram voor Ø 54 mm, rekening houdend met het type afsluitstuk.
Valt het traject nog steeds buiten het toegelaten bereik, beperk dan de totale leidinglengte en/of het aantal bochten. Een andere positie voor de luchtaanvoer of rookgasafvoer kan daarbij helpen. Bezorg onze technische ondersteuning een installatieschets met toestelmodel, buisdiameter, leidinglengtes, bochten en afsluitstukken voor gericht advies.
→ Netaansluiting
De Stratos MB werkt op een monofasige voeding van 230 V met een correcte aarding. Bij een net van 3 × 230 V zonder nulgeleider is een geschikte scheidingstransformator nodig om de vereiste voeding te voorzien. Controleer aan de toestelzijde dat de spanning tussen nul en aarde 0 V bedraagt.
→ Fase en nul bij het opstarten
Het toestel is gevoelig voor de juiste aansluiting van fase en nul. Verschijnt bij de eerste opstart foutcode E2? Controleer dan de aansluiting. Vaak volstaat het om fase en nul aan de aansluitklemmen van het toestel om te wisselen. Maak het toestel hiervoor eerst spanningsloos. Blijft de foutmelding terugkomen, neem dan contact op met onze technische ondersteuning.
Bezorg ons een eenvoudige schets van de geplande opstelling, met de belangrijkste afmetingen. Wij beoordelen de technische haalbaarheid en adviseren je over de optimale configuratie en de juiste toebehoren.
Neem contact op
